La industria mundial de la energía eólica se está acelerando hacia la era de las turbinas a gran escala. Detrás de los continuos avances en la capacidad de una sola unidad se esconde una prueba extrema para el sistema de transmisión. Como centro de energía de las turbinas eólicas, el tren de transmisión debe soportar cargas superiores a las mil toneladas resultantes del aumento del diámetro del rotor y, al mismo tiempo, lograr una transmisión de energía eficiente dentro del espacio confinado de la góndola. Su rendimiento determina directamente la confiabilidad y eficiencia de generación de energía de toda la turbina. Entre todos los componentes de la cadena de transmisión, el rodamiento principal es el “núcleo de carga” indiscutible: no solo debe soportar simultáneamente múltiples cargas, incluidos momentos radiales, axiales y de vuelco, sino que también debe funcionar de manera continua y estable durante todo su ciclo de vida de diseño. Podría decirse que es el elemento más crítico para superar los obstáculos técnicos que supone la ampliación de las turbinas eólicas.

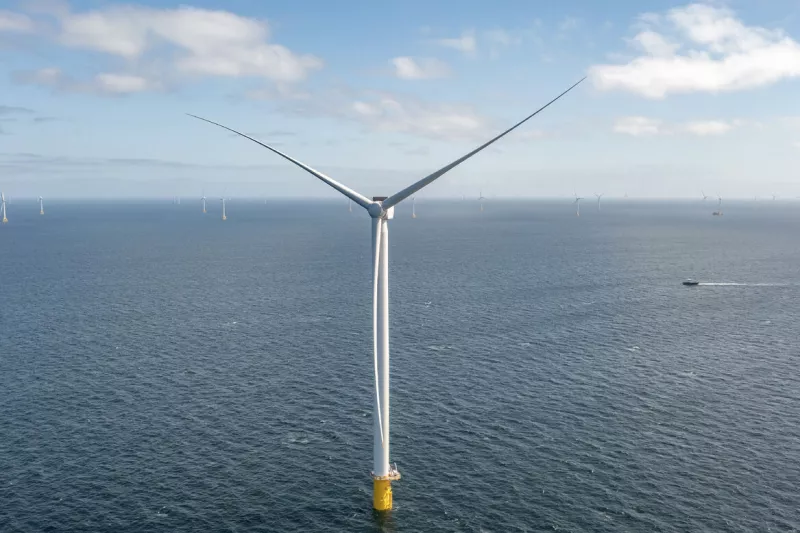

Aerogenerador Siemens Gamesa SG DD-276MW

El desafío de la era para la industria de la energía eólica: los rodamientos principales tradicionales luchan por satisfacer las demandas a mayor escala

Actualmente, la tecnología del tren de transmisión de turbinas eólicas para unidades de más de 8 MW todavía utiliza predominantemente rodamientos de rodillos cónicos de una hilera (TRB) o rodamientos de rodillos cónicos de dos hileras (DTRB) como rodamientos principales. Sin embargo, a medida que estas turbinas acumulan horas de funcionamiento más largas, los defectos inherentes de ambos diseños se vuelven cada vez más evidentes, lo que genera frecuentes problemas de calidad.

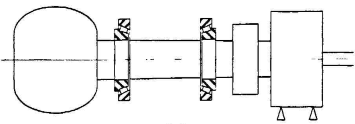

La estructura de TRB+TRB

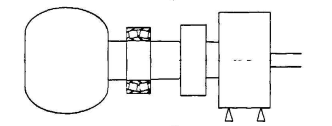

La estructura de la DTRB

El rodamiento giratorio de rodillos cilíndricos de tres hileras (3CRB) HKW, que actúa como rodamiento principal en condiciones operativas idénticas, ha demostrado una vida útil superior a 20 años sin presentar problemas de calidad comparables a los de los rodamientos TRB/DTRB. Esto demuestra suficientemente que los rodamientos giratorios de rodillos cilíndricos de tres hileras son más adecuados para satisfacer las necesidades de los rodamientos principales de las turbinas eólicas de grandes megavatios. En este contexto, HKW de Alemania aprovecha su herencia centenaria en la fabricación de rodamientos y cuatro décadas de experiencia en tecnología de energía eólica para centrarse en el diseño de soluciones de cadenas de transmisión con rodamientos principales de tres hileras. La empresa ofrece soluciones innovadoras para el escalado de turbinas eólicas, ofreciendo un valor muy superior al de los proveedores tradicionales de rodamientos únicos.

Innovación tecnológica: nuevas cadenas de transmisión compactas con diseño sin husillo, iniciadas por HKW

La innovación central de la nueva cadena de transmisión compacta de HKW encarna el profundo posicionamiento de los diseñadores de soluciones de HKW: reemplazar la combinación tradicional de “doble rodamiento + husillo” por un rodamiento principal cilíndrico de tres hileras, logrando simplificación y optimización desde la base estructural de la propia cadena de transmisión, en lugar de simplemente actualizar componentes individuales.

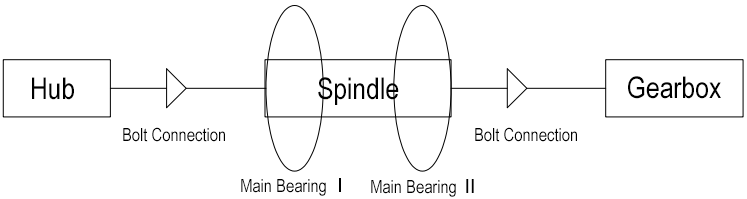

Estructura del tren de transmisión tradicional

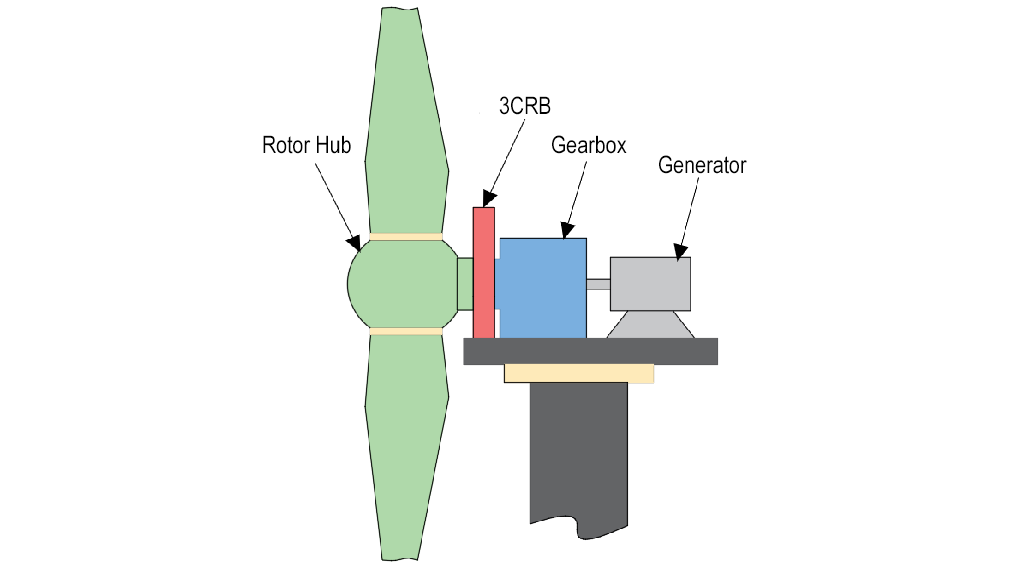

HKW Estructura de cadena de transmisión compacta con rodamiento principal cilíndrico de tres hileras

El diseño de "deshusillo" es el resultado de la comprensión profunda de HKW de las necesidades integrales de los sistemas de transmisión de turbinas eólicas. Reduce el peso de toda la cadena de transmisión en más de un 50 %, se adapta a las limitaciones de espacio de la góndola con una estructura compacta y maneja los desafíos de carga con la alta capacidad de carga de los cojinetes principales cilíndricos de tres hileras. Este diseño demuestra aún más las habilidades de diseño de soluciones de HKW, que van mucho más allá de las de un único proveedor de rodamientos, y cumple perfectamente los tres objetivos principales de las grandes turbinas eólicas: alta eficiencia, reducción de peso y ahorro de espacio.

Avance en dimensiones: rodamientos principales 3CRB VS TRB/DTRB, ventajas integrales

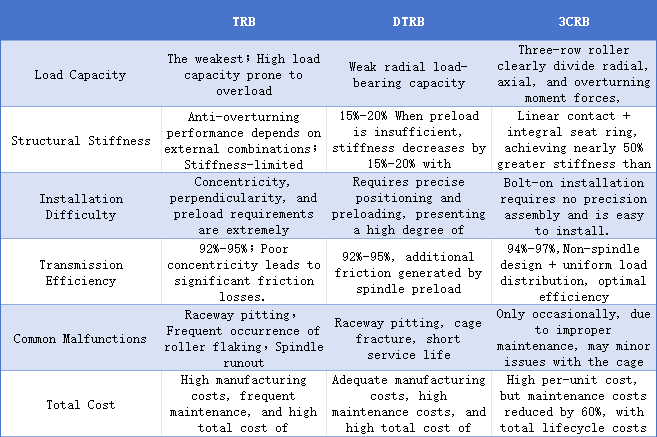

El rodamiento principal cilíndrico de tres hileras supera al TRB y al DTRB en seis aspectos clave: capacidad de carga, rigidez, instalación, eficiencia, confiabilidad y costo.

Verificación confiable: validación dual desde el laboratorio hasta el parque eólico

Aprovechando cuatro décadas de experiencia en I+D y fabricación de rodamientos para turbinas eólicas, HKW ha mejorado continuamente sus capacidades técnicas en ciencia de materiales y procesos de tratamiento térmico. Esto ha culminado en el desarrollo de un rodamiento principal cilíndrico de tres hileras de alto rendimiento. Su confiabilidad ha sido validada exhaustivamente mediante rigurosas pruebas de laboratorio y verificación de proyectos en el mundo real:

Pruebas de laboratorio: en laboratorios nacionales alemanes, la deformación, el límite de carga y la vida útil de los cojinetes principales cilíndricos de tres hileras cumplen con todos los estándares más altos de la industria, capaces de satisfacer los requisitos operativos a largo plazo de unidades que superan los 5 MW.

Aplicación de campo: La práctica de proyectos europeos demuestra que los cojinetes principales cilíndricos de tres hileras superan a los cojinetes principales TRB y DTRB en capacidad de carga. Incluso bajo cargas de impacto severas en alta mar y ambientes con alta corrosión por niebla salina, mantienen un rendimiento estable sin registros de fallas en lotes.

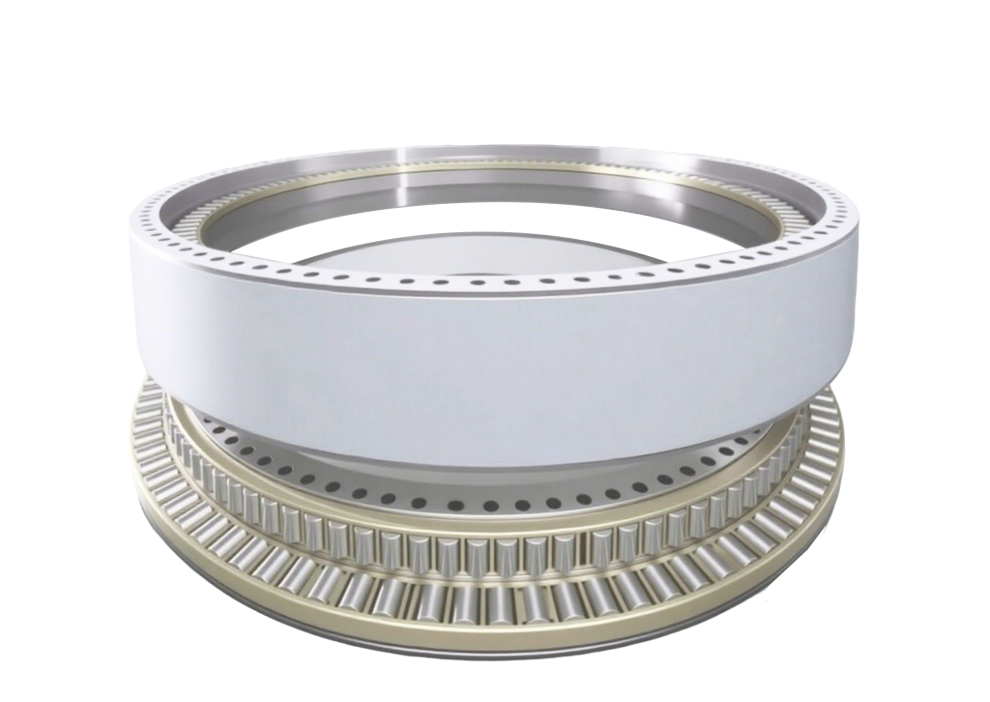

__MARCA0__ 3CRB

Empoderar a las industrias: acelerar la iteración de la tecnología de energía eólica y el desarrollo ecológico

Desde su fundación en 1921 y su especialización en rodamientos para turbinas eólicas desde 1985, HKW ha acumulado experiencia tecnológica a lo largo del desarrollo de la industria. Ahora se ha convertido en una de las tres principales marcas de Europa en rodamientos principales cilíndricos de tres hileras para turbinas eólicas, ofreciendo soluciones personalizadas y servicios de mantenimiento de ciclo de vida completo a clientes globales.

Al lograr avances en espacio, confiabilidad y costo, el revolucionario tren motriz compacto de HKW, que se basa en un cojinete principal cilíndrico de tres hileras, impulsa a las turbinas eólicas hacia potencias nominales más altas y una mayor integración. Con su alta confiabilidad y bajo costo, la innovadora cadena de transmisión compacta de HKW no solo permite a los OEM mejorar la competitividad de sus productos frente a la tendencia hacia turbinas eólicas más grandes, sino que también convierte las inversiones de los propietarios de parques eólicos en retornos constantes. En general, impulsa el amplio crecimiento de la energía eólica terrestre y marina al permitir valor en ambos extremos de la cadena industrial, garantizando que los desarrollos tecnológicos en energía verde se correspondan continuamente con los intereses concretos de los actores de la industria.
