A medida que la tendencia hacia turbinas eólicas más grandes continúa acelerándose, la capacidad de las unidades individuales sigue batiendo récords; Actualmente, las unidades terrestres superan los 15 MW, mientras que las unidades marinas han superado los 25 MW. Como componente central del tren de transmisión de una turbina eólica, el rodamiento principal enfrenta condiciones de operación cada vez más exigentes. Mientras se lucha por lograr la máxima potencia de salida, garantizar el funcionamiento estable a largo plazo del rodamiento principal bajo cargas complejas se ha convertido en un indicador clave de la confiabilidad general de la turbina y determina directamente la eficiencia operativa de los parques eólicos.

Un fallo en los cojinetes principales puede desencadenar una reacción en cadena de pérdidas. La pérdida económica directa de una sola unidad supera el millón de yuanes y cubre el reemplazo de componentes, las reparaciones de la caja de cambios y el generador, los costos de mano de obra y transporte de operación y mantenimiento, así como la pérdida de generación de energía debido al tiempo de inactividad. Las pérdidas económicas indirectas resultantes, los riesgos para la seguridad de los equipos y los impactos en la seguridad energética regional superan con creces las pérdidas directas.

En respuesta a la demanda de la industria de rodamientos principales de ultra alta confiabilidad, HKW ha introducido el rodamiento de rodillos cilíndricos de tres hileras (3CRB). Con su innovador diseño estructural desacoplado y su rendimiento excepcional, este producto está aportando una transformación tecnológica revolucionaria a la industria de la energía eólica.

I. Tecnología central 3CRB: diseño estructural desacoplado

El 3CRB presenta un diseño desacoplado que comprende “una fila de rodillos radiales verticales y dos filas de rodillos axiales horizontales”, que es el corazón de su avance técnico. Las tres filas de rodillos tienen funciones claramente definidas y funcionan de forma totalmente independiente, logrando un desacoplamiento total de cargas radiales, axiales y de momento de vuelco, eliminando así los efectos de superposición de cargas.

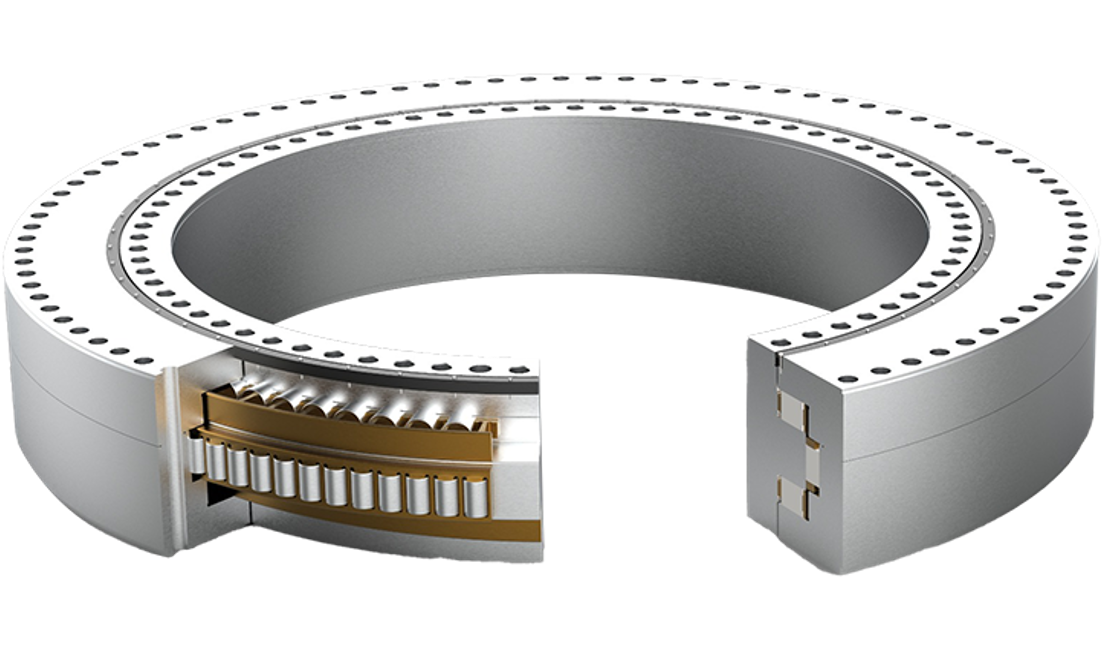

HKW 3CRB Cojinete principal

Este diseño garantiza que las tensiones de contacto en la pista de rodadura permanezcan bajo control durante todo el ciclo operativo, eliminando por completo el riesgo de falla debido a una carga desigual. Aborda, a nivel estructural, los desafíos tradicionales que enfrentan los cojinetes principales de las turbinas eólicas bajo cargas de viento complejas, como la carga desigual de la pista de rodadura, tensiones de contacto excesivas y desconchado por fatiga.

II. Avances en seis dimensiones clave: una solución integral a los desafíos comunes

1. Desafíos con cargas compuestas: soporte de carga completamente desacoplado

Durante el funcionamiento del ventilador, las cargas de viento fluctúan rápidamente; Estas cargas complejas combinadas pueden causar fácilmente una desalineación de las pistas de rodadura de los rodamientos principales y tensiones de contacto excesivas, lo que a su vez puede provocar desconchado por fatiga. Al desacoplar completamente las cargas de momento radial, axial y de vuelco, el 3CRB elimina cualquier efecto de superposición de carga, asegurando que las tensiones de contacto en las pistas de rodadura sigan siendo consistentemente controlables. Esto mitiga por completo el riesgo de falla causada por una carga desigual, lo que permite que el rodamiento maneje sin esfuerzo las demandas complejas y de carga pesada de las turbinas eólicas de grandes megavatios.

2. Desafíos de la contracción a baja temperatura --- Innovación estructural

Si el cojinete principal y el eje principal se ensamblan mediante un ajuste de interferencia, la contracción del metal debido a las bajas temperaturas en ambientes extremadamente fríos del norte puede generar fácilmente riesgos de falla, como deslizamiento del anillo y desgaste en las superficies de contacto. El 3CRB presenta un diseño sin eje, con sus anillos interior y exterior conectados rígidamente a otros componentes mediante pernos de alta resistencia. Esta innovación estructural no solo simplifica la cadena de transmisión sino que también elimina por completo el riesgo de falla asociado con ajustes de interferencia a bajas temperaturas. El 3CRB mantiene un rendimiento estable en un amplio rango de temperaturas de -40 °C a +90 °C, lo que garantiza el funcionamiento estable durante todo el año de los parques eólicos en las regiones del norte.

3. Desafíos de instalación---Autorizaciones establecidas en fábrica

Debido a las complejas condiciones de instalación en los sitios de ventiladores, los errores de instalación y el ajuste inadecuado de la precarga son a menudo las causas principales de falla del cojinete principal durante las primeras etapas de operación. El 3CRB viene con espacio libre preestablecido de fábrica, lo que permite la instalación sin ajustes en el sitio de coaxialidad o precarga. Ofrece una alta tolerancia a los errores de instalación, lo que elimina eficazmente los posibles riesgos de instalación y reduce significativamente tanto la dificultad como el tiempo necesarios para la instalación in situ.

4. Desafíos en fallas de lubricación: sistemas integrados de lubricación automática

En condiciones invernales frías, la grasa tiende a tener una viscosidad excesiva y una fluidez deficiente, lo que puede provocar fallas de lubricación en los cojinetes principales. Este problema es particularmente grave en los parques eólicos de gran altitud y del norte. El 3CRB está equipado con un sistema de lubricación automático integrado; su diseño de paso de aceite se adapta a los requisitos de lubricación independientes de tres filas de rodillos. Combinado con aceite lubricante sintético de amplia temperatura, garantiza un suministro eficaz de aceite en toda el área de contacto incluso a bajas temperaturas, garantizando el funcionamiento normal de los aerogeneradores en condiciones climáticas extremas.

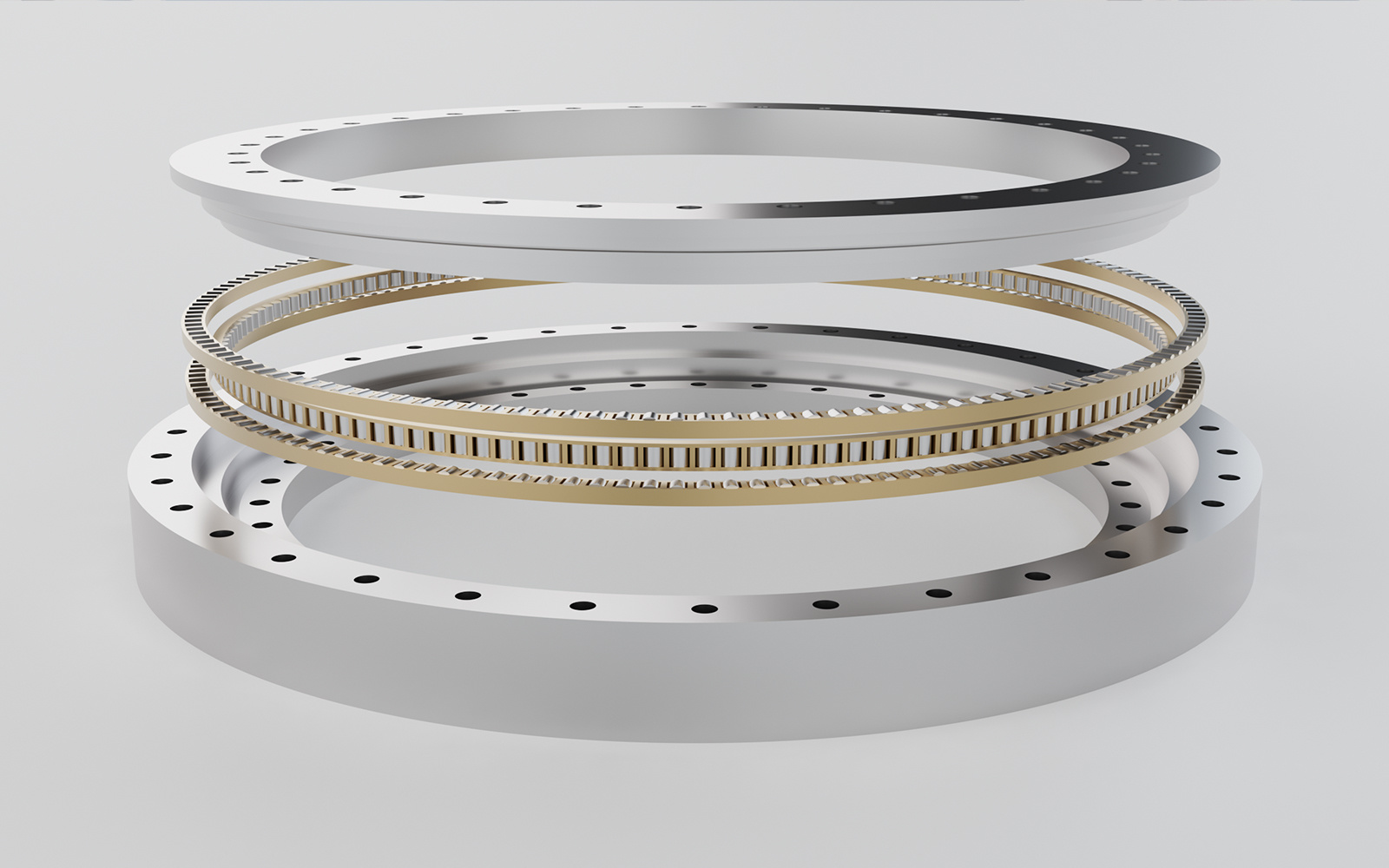

HKW 3CRB Cojinete principal

5.El desafío de las operaciones y el mantenimiento inadecuados: monitoreo integral del estado

Los parques eólicos están muy extendidos y la ausencia de personal de mantenimiento durante las vacaciones puede provocar fácilmente una progresión irreversible de microdaños en los cojinetes principales. El 3CRB integra sensores integrales de monitoreo de condición que permiten el monitoreo remoto y en tiempo real de la vibración, la temperatura y la calidad del lubricante. Proporciona alertas tempranas de posibles problemas, previene el rápido deterioro de los microdaños, permite el mantenimiento predictivo y reduce el tiempo de inactividad no planificado.

6. Desafíos relacionados con fallas en los sellos: sellos multicapa integrados

En los parques eólicos marinos, la corrosión por niebla salina y la intrusión de arena y polvo en las regiones del norte pueden provocar que fallen los sellos de los cojinetes principales, lo que permite la entrada de agua que provoca la emulsificación de la grasa y la corrosión de las pistas de rodadura. El 3CRB presenta un diseño de sello multilabio integrado optimizado para altas velocidades circunferenciales en grandes diámetros. Los modelos diseñados para entornos de baja temperatura en alta mar y en el norte están equipados con estructuras de calefacción, deshumidificación y orificios de drenaje, logrando una clasificación de protección IP66 o superior para soportar eficazmente condiciones ambientales adversas.

III. Autenticación de dos factores: estableciendo el estándar de confiabilidad de la industria

Basándose en un siglo de experiencia en ciencia de materiales y el refinamiento continuo de los procesos de tratamiento térmico, la confiabilidad excepcional del HKW 3CRB ha sido probada rigurosamente tanto en “condiciones extremas de laboratorio” como en “condiciones operativas duras del mundo real”.

Certificación de laboratorio autorizado: en los principales laboratorios alemanes, el 3CRB ha establecido nuevos récords de la industria para métricas de rendimiento clave, como control de deformación, límites de carga y vida útil ante la fatiga, lo que lo hace ideal para las demandas de servicio pesado a largo plazo de grandes turbinas eólicas con potencia nominal de 5 MW y superiores.

Probado en el campo con cero fallas: los datos operativos a largo plazo de proyectos eólicos marinos europeos confirman que incluso en entornos marinos extremos caracterizados por cargas de impacto severas y alta corrosión por niebla salina, 3CRB mantiene un rendimiento sólido como una roca, estableciendo un récord sobresaliente sin fallas en lotes.

HKW 3CRB Cojinete principal

IV. Adaptarse a entornos terrestres y marinos para redefinir el valor económico

Desde la arena y el viento de los parques eólicos terrestres y las fluctuaciones extremas de temperatura hasta la niebla salina y las olas furiosas de los parques eólicos marinos, el HKW 3CRB demuestra una adaptabilidad excepcional en todas las condiciones operativas.

Maximizar el ahorro de costos y la eficiencia: Reduzca significativamente el tiempo de inactividad no planificado y los costos de mantenimiento frecuentes de las turbinas eólicas, al tiempo que mejora sustancialmente la disponibilidad de generación de energía.

Compatibilidad con el ciclo de vida completo: Con una vida útil de diseño superior a 20 años, está perfectamente alineado con los requisitos de diseño del ciclo de vida completo de las turbinas eólicas, lo que realmente ofrece "instalar una vez y disfrutar de tranquilidad a largo plazo".

V. Visión y perspectivas: alinear tecnología y beneficios

En el futuro, HKW continuará expandiendo su red global de servicios localizados, combinando un siglo de experiencia en ingeniería alemana con innovación de vanguardia para ofrecer productos que superen las expectativas de nuestros socios globales. Estamos comprometidos a alinear los avances tecnológicos en energía verde con el éxito comercial de los participantes de la industria, trabajando juntos para construir un ecosistema nuevo, más eficiente y más confiable para la industria de la energía eólica.
